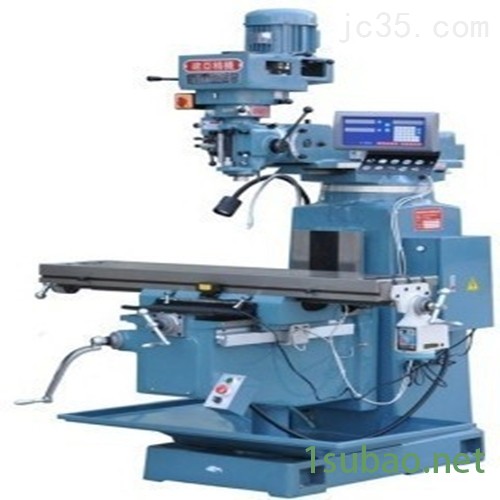

快捷铣床QB-VAVS



传统铣床 ●立铣头采用强力结构配合，低速刚性强度充足，高速稳定性特佳。 ●机体铸件采底座、立柱及伸出臂滑道座连结一体成型，刚性结构*，稳固不变形。 ●铸件均为EC30以上，或采用FCD35，且全面经材质分析后，使铸件成型，并经强制回火调质处理，耐磨性佳，无变形之虞。 ●X、Y轴采用C5级精密滚珠螺杆，配合预压式双螺帽，且置于滑道重心中心，押送平顺无背隙，定位控制性佳，使用寿命长。 ●工作台及鞍座为外覆式鸠尾配合，跨距及平面受力面积大，承载力均衡，配合自动润滑系统，押送阻力小、平稳、精确度高。 ●工作台滑轨及上下平面经调质后，高周波硬化处理。T型槽经校正后再施以研磨，提供准确的加工基准。技术规格：

MODEL	VA 型	VS 型
主轴
主轴端孔	NST30 / R8 / NST40
回转速	75-3600RPM 16段变速	60-3600RPM (4050) 无段变速
左右倾斜角度	各 45°
伸降套行程	140MM (5.51”)
伸出臂行程	450MM (17.71”)
主轴端至台面距离	NST30 & NST40： 0-500MM                R8 : 0-485MM
主轴中心至机身距离	165-615MM (6.49”-24.21”)
主轴自动压送轴速度	0.035 / 0.07 / 0.14MM (0.0014”X0.0028”X0.0056”) (每转一圈)
工作台
面积	1200 x 260 mm(47.24”X10.23”)
左右行程	650MM (25.59”)
前后行程	350MM (13.77”)
升降行程	360MM (14.17”)
T 型槽 (宽x槽数x间距)	16 x 3 x 63MM (0.46” x 0.12” x 2.25”)
升降快速押送	1150MM / MIN (45.27”/min)
电动机
主轴	2.2KW (3HP)	3.7KW (5HP) AC变频马达
伸降座 (Z 轴)	0.75KW (1HP)
润滑泵浦	3W
电磁泵浦	13W
外观尺寸 ( 长 x 宽 x 高 )	2400 x 1610 x 2180mm	2400 x 1610 x2310mm
装箱尺寸 ( 长 x 宽 x 高 )	1700 x 1700 x 2100mm	1700 x 1750 x 2100mm
净重	1620KGS	1680KGS
毛重	2000KGS	2080KGS
