永裕昌铣床（锣床）
产品型号: 3K 铣床
机械规格:
工作台尺寸 Table size: 254x1270mm（10"x50"）
左右行程 Longitudinal travel(X): 700mm
前后行程 Cross travel(Y): 330mm
上下行程 Vertical travel(Z): 320mm
横梁行程 Beam travel: 360mm
主轴行程 Spindle travel: 127mm
主轴进给速率 Power feed: 0.04/0.08/0.15/mm
主轴端孔锥度 Spindle taper: R8 或Or NT30
主轴马达 Spindle motor: 3HP
主轴转速 Spindle speed: 16速steps(66~4514rpm)
机械重量 Machine weight: 1200KG

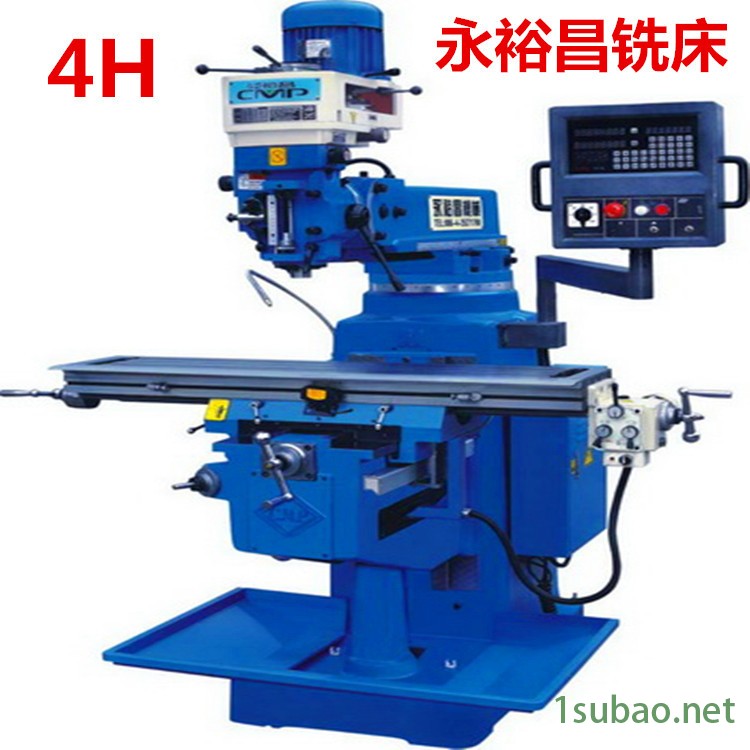

产品型号: 4H 铣床
机械规格:
工作台尺寸 Table size: 254x1270mm(10"x50")
左右行程 Longitudinal travel(X): 700mm
前后行程 Cross travel(Y): 330mm
上下行程 Vertical travel(Z): 320mm
横梁行程 Beam travel: 360mm
主轴行程 Spindle travel: 127mm
主轴进给速率 Power feed: 0.04/0.08/0.15/mm
主轴端孔锥度 Spindle taper: R8 或Or NT30
主轴马达 Spindle motor: 3HP
主轴转速 Spindle speed: 16速steps(66~4514rpm)
机械重量 Machine weight: 1200KG

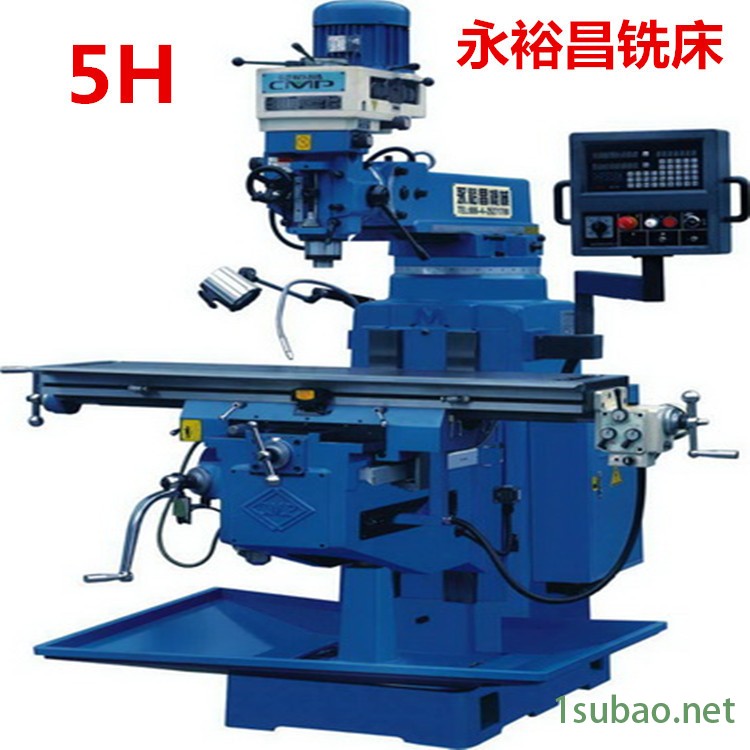

产品型号: 5H 铣床
机械规格:
工作台尺寸 Table size: 305x1370mm(12" x54")
左右行程 Longitudinal travel(X): 720mm
前后行程 Cross travel(Y): 420mm
上下行程 Vertical travel(Z): 420mm
横梁行程 Beam travel: 360mm
主轴行程 Spindle travel: 127mm
主轴进给速率 Power feed: 0.04/0.08/0.15/mm
主轴端孔锥度 Spindle taper: R8 或 Or NT30
主轴马达 Spindle motor: 5HP
主轴转速 Spindle speed: 16速steps(70~4514rpm)
机械重量 Machine weight: 1520KG

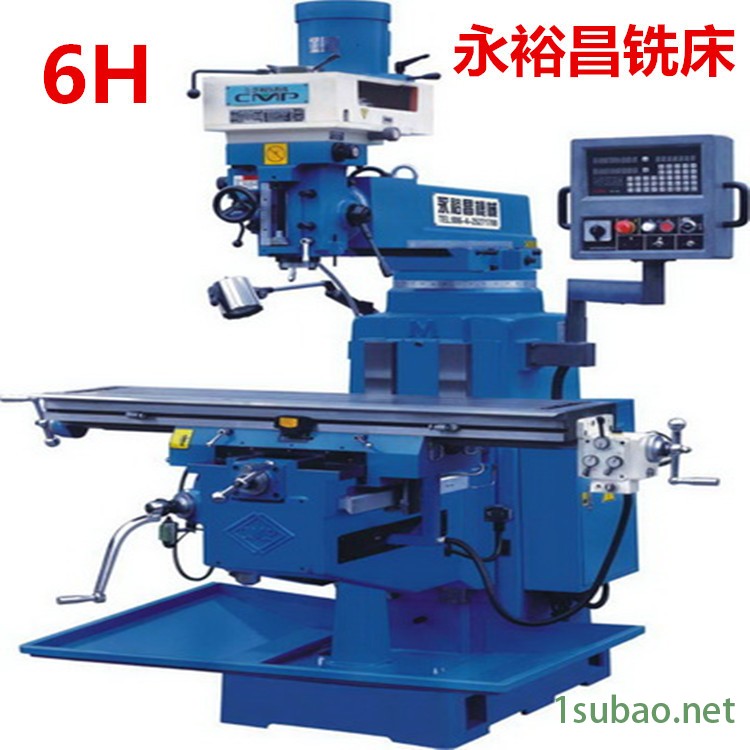

产品型号: 6H 铣床
机械规格:
工作台尺寸 Table size: 305x1370mm(12" x54")
左右行程 Longitudinal travel(X): 720mm
前后行程 Cross travel(Y): 420mm
上下行程 Vertical travel(Z): 420mm
横梁行程 Beam travel: 500mm
主轴行程 Spindle travel: 150mm
主轴进给速率 Power feed: 0.04/0.08/0.15/mm
主轴端孔锥度 Spindle taper: NT40
主轴马达 Spindle motor: 5HP
主轴转速 Spindle speed: 10速steps(70~2800rpm)
机械重量 Machine weight: 1554KG

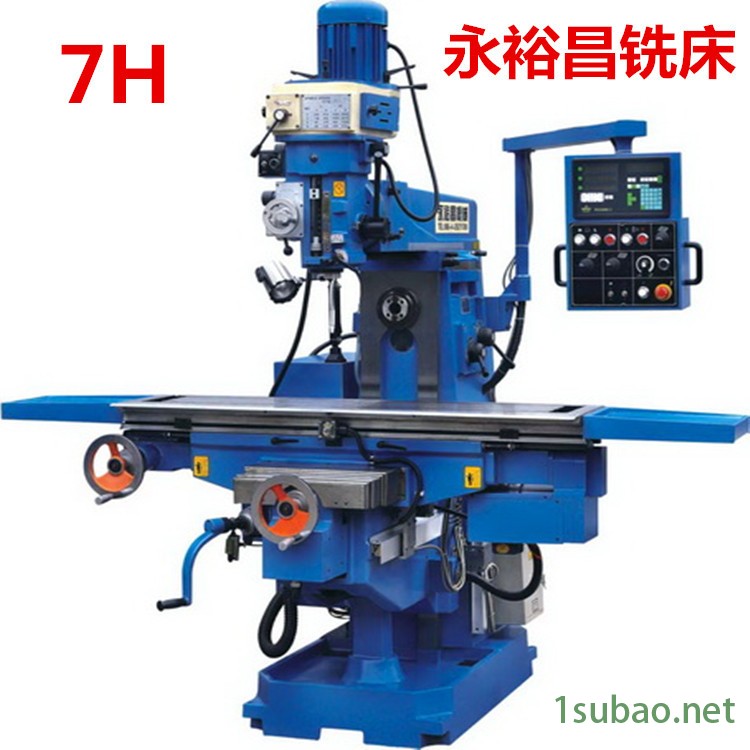

机械规格:
Specification of machine:
工作台尺寸 Table size: 340x1525mm
左右行程 Longitudinal travel(X): 1050mm
前后行程 Cross travel(Y): 350mm
上下行程 Vertical travel(Z): 380mm
横梁行程 Beam travel: 600mm
立主轴行程 Spindle travel: 140mm
立主轴进给速率 Vertical spindle power feed:0.035/0.08/0.14/mm
主轴端孔锥度 Spindle taper: NT40
卧主轴中心线至工作台距离
Distance between horizontal spindle mid-line to table: 20~400mm
立主轴端面至工作台距离
Distance between vertical spindle nose surface to table: 120~500mm
立/卧主轴马达 Vertical/Horizontal spindle motor: 5HP
立/卧主轴电机功率 Vertical/Horizontal spindle motor power: 3.7KW
立铣主轴转速 Vertical spindle speed: 16速steps(62~3000rpm)
卧铣主轴转速 Horizontal spindle speed: 9速steps(72~1145rpm)
机械重量 Machine weight: 2170KG
