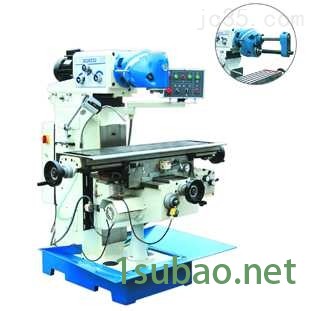

X6232*回转头铣床
主要结构特点
●可实现立、卧铣两用种加工功能。
●两节回转式铣头、主轴可在任意角度回转和调整。
●可用于加工壳体和模具。
●工作台X、Y向机动进给。
项 目 | 单位 | 技术参数 |
主轴锥孔锥度 |
| 7：24 ISO40 |
主轴端面至工作台面距离 | mm | 110-490 |
主轴中心至立柱导轨面距离 | mm | 0-500 |
主轴转速范围 | r/min | 35-1600 |
立铣头回转角度 |
| 360° |
工作台尺寸 | mm | 1250×320 |
工作台行程（纵向/横向/垂向） | mm | 600/320/380 |
工作台纵/横向机动进给速度 | mm/min | 22-555（8级）810(快) |
工作台垂向机动升降速度 | mm/min | 560 |
工作台T型槽数/宽度/间距 | mm | 3/14/70 |
主传动电动机功率 | kW | 2.2 |
工作台机动进给电动机功率 | W | 750 |
升降台升降进给电动机功率 | W | 750 |
冷却泵电动机功率 | W | 90 |
冷却泵流量 | 升/分 | 25 |
机床净重/毛重 | kg | 1620/1720 |
外形尺寸 | mm | 1700×1560×1730 |
