RC1104微型微熔压力传感器
特点
u OEM
u 体积小，不锈钢单件一体化结构
u 无O型圈、无焊缝、无硅油
u 低成本
u 适应恶劣环境
u 量程覆盖范围宽
u 工作温度范围宽
u 过载能力强
产品说明
RC1104系列压力传感器采用17-4PH不锈钢单件一体式结构加工而成，具有优秀的过载性能，并且压力接口无焊缝、无硅油或其他有机物，密封性能好。传感器敏感器件采用玻璃微熔技术牢固烧结在压力座上，使传感器耐高温、抗震动等性能大幅度提升，在标准净化生产过程中，各项参数严格受控，整个产品经过了元器件、半成品及成品的严格测试及老化筛选，性能稳定可靠。
RC1104系列压力传感器广泛应用于饮料分配设备、伺服压力循环应用、液体分配装置、化工、消防救生气瓶等领域的压力测量。
量程选择
量程 | 单位 | 量程 | 单位 |
0 ～ 1 | MPa | 0 ～ 20 | MPa |
0 ～ 1.6 | MPa | 0 ～ 35 | MPa |
0 ～ 3.5 | MPa | 0 ～ 40 | MPa |
0 ～ 7 | MPa | 0 ～ 70 | MPa |
0 ～ 10 | MPa | 0 ～ 100 | MPa |
注：特殊需求，请与我司联系
性能参数
供电电源：5Vdc （mV输出）
参考温度：25℃
项目 | 最小值 | 最大值 | 单位 |
精度(包括非线性，迟滞和重复性) | -0.5 | +0.5 | %FS |
零点温度漂移 | -0.10 | +0.10 | %FS/℃ |
满程温度漂移 | -0.15 | +0.15 | %FS/℃ |
长期稳定性(1年) | -0.25 | +0.25 | %Span |
过载压力 | 2× | Rated | |
破坏压力 | 5× | Rated | |
压力循环(从零到满量程) | 10 | Million | |
工作温度 | -40 | +125 | ℃ |
贮存温度 | -40 | +125 | ℃ |
振动 | ±20 | g | |
冲击 | 100 | g | |
扭力 | 90 | N.m | |
接口材质 | 17-4PH不锈钢 | ||
供电电源：3.3Vdc （I2C输出）
参考温度：25℃
项目 | 最小值 | 最大值 | 单位 |
工作电压 | 1.8～3.3 | Vdc | |
工作电流 | 1 | mA | |
待机电流 | 1 | uA | |
压力精度(包括非线性，迟滞和重复性) | -1 | +1 | %Span |
长期稳定性(1年) | -0.25 | +0.25 | %Span |
绝缘阻抗（250Vdc） | 50 | MΩ | |
过载压力 | 3× | Rated | |
破坏压力 | 5× | Rated | |
工作温度 | -40 | +125 | ℃ |
贮存温度 | -40 | +125 | ℃ |
振动 | ±20 | g | |
冲击(11mS) | 100 | g | |
温度测量范围（可选） | -40 | +125 | ℃ |
温度测量误差 | -2 | +2 | ℃ |
温度测量分辨率 | 0.01 | ℃ | |
注：特殊需求，请与生产商联系。

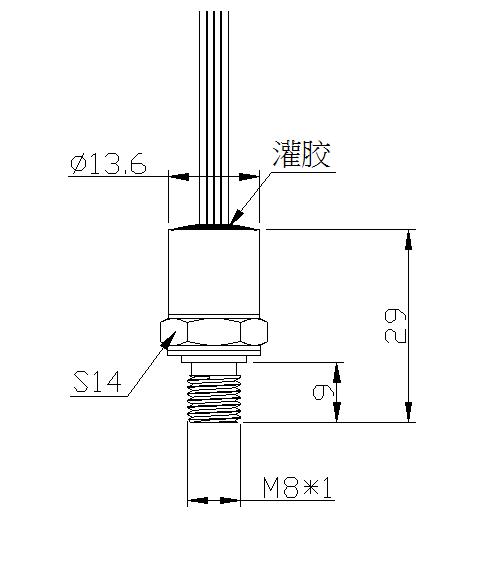

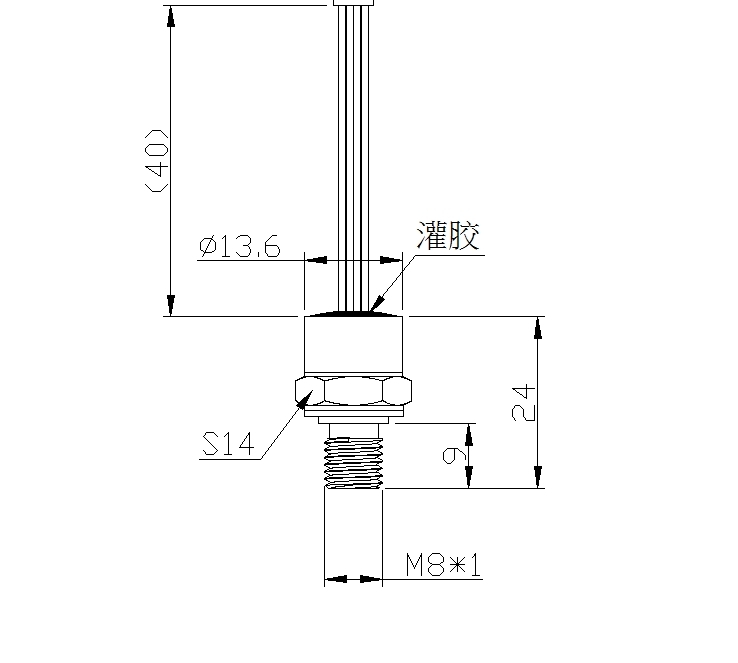

外形尺寸
注：特殊需求，请与我司联系。
产品选型示例
示例的选型代码含义如下:
产品系列 | 1 | [0-X] | M | D | C4 | B11 | V6 | G |
RC1104 | 型号类型 | 量程 | 单位代码 | 输出类型 | 压力接口 | 出线方式 | 供电方式 | 压力类型 |
1=mV输出，不带外壳 2=mV输出，带外壳 3=I2C输出，带外壳 4=I2C输出，不带外壳 Z=mV输出，带外壳 （定制） | [0-X] | P=Pa K=Kpa M=Mpa B=Bar S=Psi | D=mV I=I2C
| C4=M8*1 CX=定制 | B11=焊引线
| V5=3.3VDC V6=5.0VDC
| G=表压
|
举例：RC1104-1-[0-40]M-D-C4-B11-V6-G( RC1104系列微型微熔压力传感器,mV输出,不带外壳,量程0-40MPa,压力接口M8*1,出线方式焊引线,5V供电,表压）
注：1、选型时请注意被测介质，产品与介质相接触的部分相兼容。
2、特殊要求，请与本公司商洽，并在订单中予以注明。
