| 标准 | 国标 |
|---|---|
| 产地 | 河北 |
| 工作温度 | 常温 |
| 公称通径 | 可定制 |
| 连接形式 | 螺纹 |
| 流动方向 | 双向 |
| 密封形式 | 软密封型 |
| 驱动方式 | 电动 |
| 适用介质 | 水 |
| 外形 | 中型 |
| 用途 | 截止 |
| 压力环境 | 常压 |
| 主体材料 | 不锈钢 |
| 品牌 | 华远 |
| 型号 | 可定制 |

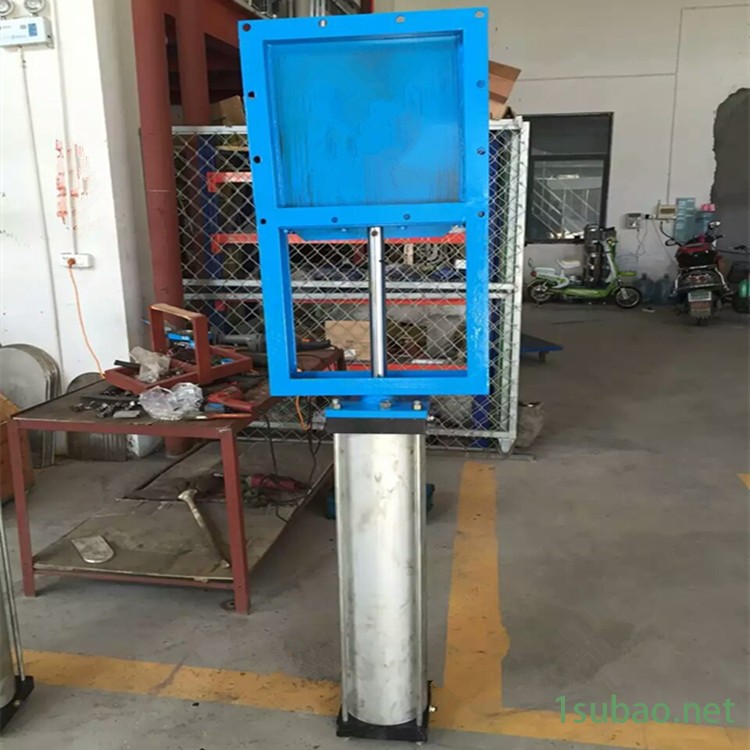

电动插板阀启闭件是闸板，闸板的运动方向与流体方向相垂直，电动插板阀只能作全开和全关，不能作调节和节流。闸板有两个密封面， 常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异。
原理：闸板上开有一个通径大小的圆口，通过闸板启闭使得闸板上圆口跟通径做 脱离和相吻合的动作。
用途特点
电动插板阀是一种非密闭型蝶阀，适用于建材、冶金、矿山、电力等生产过程种介质温度≤300℃公称压力为0.1Mpa的管道上，用以连通、启闭或调节介质量。电动插板阀主要用于金、化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中，作为气体介质调节流量或切断装置。
5大特点
1、电动插板阀采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，避免高温膨胀的影响，操作轻便。
2、内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装，不受介质流向影响。
3、设计新颖、合理、结构 ，重量轻，启闭迅速。
4、电动插板阀操力矩小，操作方便，省力灵巧。
5、电动插板阀采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。
污水处理专用插板阀使用中注意事项及其特点：插板阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，插板阀只能作全开和全关，不能作调节和节流。闸板有两个密封面，闸板阀的两个密封面形成楔形、楔形角随阀门参数而异，通常为50，楔式插板阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板,以改善其工艺性，弥补密封面角度在加工过程中产生的偏差，这种闸板叫做弹性闸板插板阀关闭时，密封面可以只依靠介质压力来密封，即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这**是自密封。大部分插板阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以保证密封面的密封性。插板阀密封结构可以分软密封、硬密封结构。
插板阀从八十年代进入我国。在不到二十年的时间里，其使用范围从普通领域扩展到了更为广阔的各行各业。从矿山电厂的选煤、排矸、排渣。发展到了城市的污水处理，从一般的工业管道发展到了食品、卫生、医药等专业管道系统。超薄型的刀闸阀以其体积小、流阻小、重量轻、易安装、易拆卸等优点彻底解决了普通闸阀、平板闸阀、球阀、截止阀、调节阀、蝶阀等类阀门的流阻大、重量大、安装难、占地面积大等的疑难问题。
污水截止插板阀，可做手动、电动、及手电动一体形式。密封效果好，造价低。
